| 主要技术参数 | SPECIFICATION | UNT | QK1325 | CK1327C | |||
| 手动换挡 Manual | 液压换挡 HYD | 手动换挡 Manual | 液压换挡 HYD | ||||
|
加工范围 Capacity |
床身上最大回转直径 | Swing over bed | mm | 800-1000 | 800-1000 | ||
| 横滑板上最大回转直径 | Swing over cross slide | mm | 480-680 | 480-680 | |||
| 最大工件长度 | Distance between centers | mm | 1000-6000 | 1000-6000 | |||

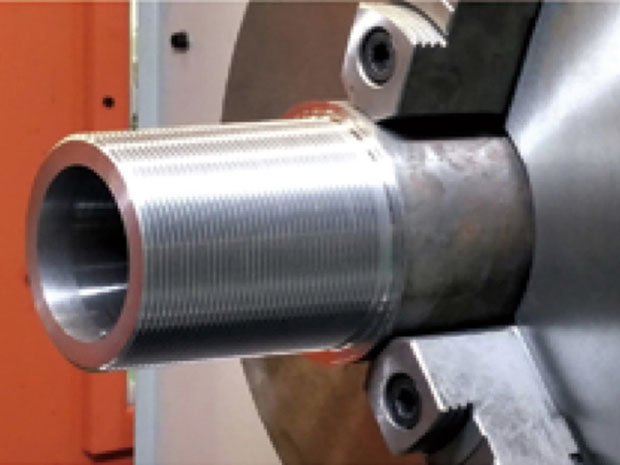

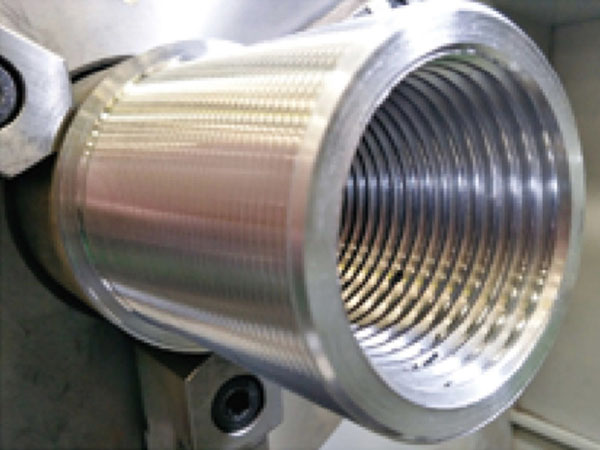

| 加工管螺纹直径范围 | Pipe threading range | mm | 50-250 | 50-270 | |||
| 床身导轨宽度 | Guideway width | mm | 600 | 600 | |||
| 床身承重范围 | Max. load capacity | T | 4 | 4 | |||
|
主轴 Spindle |
主轴孔径范围 | Spindle bore | mm | 255 | 280 | ||
| 主轴转速级数 | Spindle speed steps | - | 4档变频/VF.4steps | 4档液压/HYD.4steps | 4档变频/VF.4steps | 4档液压/HYD.4steps | |
| 主轴转速范围 | Spindle speed range | rpm | 20×420 | 20×420 | |||
| 卡盘规格 | Chuck | mm | φ630四爪单动 | φ680四爪单动 | |||
|
刀架 Turret |
刀架类型 | Turret/tool post | - | 4工位电动刀架/NC turret 4 position | 4工位电动刀架/NC turret 4 position | ||
| 刀具尺寸 | Tool shank size | mm | 40×40 | 40×40 | |||
|
进给 Feed |
X轴行程 | X axis travel | mm | 420/500 | 420/500 | ||
| Z轴行程 | Z axis travel | mm | 1000-6000 | 1000-6000 | |||
| X轴快速进给速度 | X axis rapid traverse | mm/min | 4000 | 4000 | |||
| Z轴快速进给速度 | Z axis rapid traverse | mm/min | 6000 | 6000 | |||
|
尾座 Tailstock |
尾座套筒直径 | Tailstock quill diameter | mm | φ120 | φ120 | ||
| 尾座套筒锥度 | Tailstock quill taper | - | MT6 | MT6 | |||
| 尾座套筒行程 | Tailstock quill travel | mm | 250 | 250 | |||
|
电机 Motor |
主轴电机 | Main spindle motor | kW | 15 | 15 | ||
| 冷却泵电机 | Coolant pump motor | kW | 0.25 | 0.25 | |||
|
尺寸 Dimension |
宽度W×高度H | Width × Height | mm | 1930×1900 | 1930×1900 | ||
| 长 度 L | Length | mm | 3600-8600 | 3600-8600 | |||
|
重量 Weight |
机器净重 | Net weight | T | 6-9.5 | 6.2-9.7 | ||
|
敬请注意：床身长度可根据客户的实际需要进行定制；该页面数控管螺纹车床可以定制实现C轴分度功能的全伺服主轴直拉结构的车削中心（车铣复合）。 Please note: machine bed length can customize according to real work demand, machine on this page can choose servo motor direct driving structure turning center with C axis. |
|||||||
